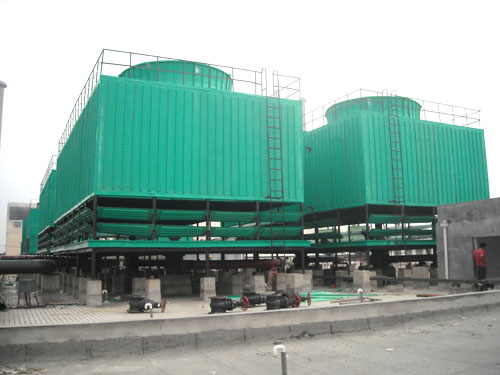

机械工业部第四设计研究院（以下简称四院）设计的节能型方形逆流式玻璃钢冷却塔，是在原设计的同类塔实测数据基础上改进设计的。
参数： 工业塔为：空气湿球温度τ=28℃，进塔水温：t1=37℃,出塔水温：t1=32℃；
民用塔为：空气湿球温度τ=28℃，进塔水温：t1=37℃,出塔水温：t1=32℃；
冷却塔代码意义如下：
以水温降分：
1、低温降，设计水温降5℃，低噪声的代码是以D表示，超低噪声的代码以CD表示；
2、中、高温担杓扑?0～25℃，代码前以G表示。
以冷却塔组成分：
1、无水盘型（代码**后以L表示）
2、浅水盘型（代码**后以DP表示）
3、深水盘型（代码**后以GP表示），深水盘的有效存水深度为400mm，如要求加大水深，订货时须提出。
代码中FN表示钢结构方形逆流式。
代码中的数字表示冷却塔的规格，也即设计工况下单台冷却塔的冷却水量，单位为m3/h（立面及基础图所示为二台塔，实用时可单排多台或双排多台并联）。
机械工业部第四设计研究院从1971年开始研究设计冷却塔，其成果曾多次获省、市、部级科技进步奖、重大科技成果奖，其中低噪声变速电机曾获国家级科技进步奖。
冷却塔的设计研究是由四院和清华大学联合完成的。超低噪声冷却塔的噪声控制装置是与北京劳动保护研究所共同完成的。
选用及使用:
选塔时需知冷却进水量Q和进塔水温t1,出塔水温t2，空气湿球温度τ，据本说明的热力性能曲线确定塔的规格。如超出热力性能曲线范围，可将数据提供给四院由电算确定。
冷却塔的材料可耐-50℃低温，但对于**冷月平均气温低于-10℃的地区订货时应说明，以便采取防结冰措施。冷却塔的造价约增加3%。
循环水的浊度不大于50毫克/升，短期不大于100毫克/升。不宜含有油污和机械性杂质。必要时需采取灭藻及水质稳定措施。
冷却塔的基础所承载荷见“基础埋板及荷载表”。
冷却塔的进出水管方向可按90°、180°、270°旋转。
布水系统是按名义水量设计的，如实际水量与名义水量相差在±15%以上，订货时应说明，以便修改设计。
冷却塔进水温度不超过60℃，如超过60℃订货时应说明。
风机叶片安装角度可调，但要保持角度一致，且电机的电流不应超过电机的额定电流。
风机可短时低速倒转以消冰。
当用冷却塔的水盘做水池时须另装“自动给水管”、“急速给水管”、“排污管”、“溢水管”，订货时须特别提出，费用另计。
冷却塔零部件在存放运输过程中，其上不得压重物，不得曝晒，且注意防火。冷却塔安装、运输、维修过程中不得动用电、气焊等明火，附近不得燃放烟花爆竹。如有阻燃要求，定货时应提出。
本塔的运转重只考虑冷却塔的水重，没有考虑结垢及黏附其杂质的重量，如水质较差，建议运转重量适当增加。本基础荷载已按结垢重量计算。
|
